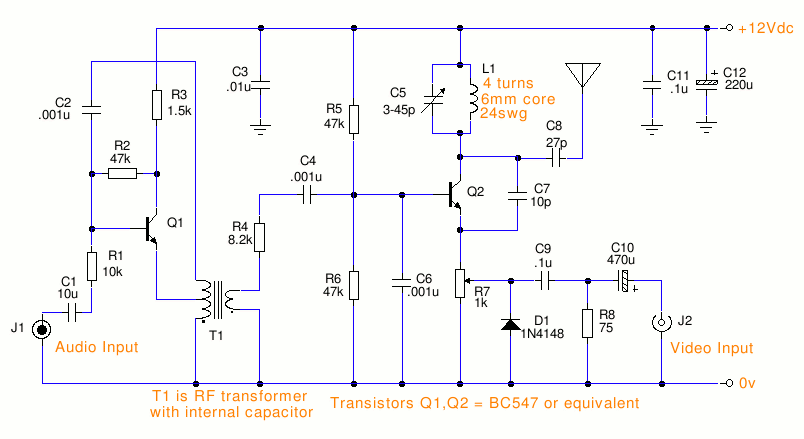

Mạch phát tín hiệu Audio và video

Dùng để phát tín hiệu VHF

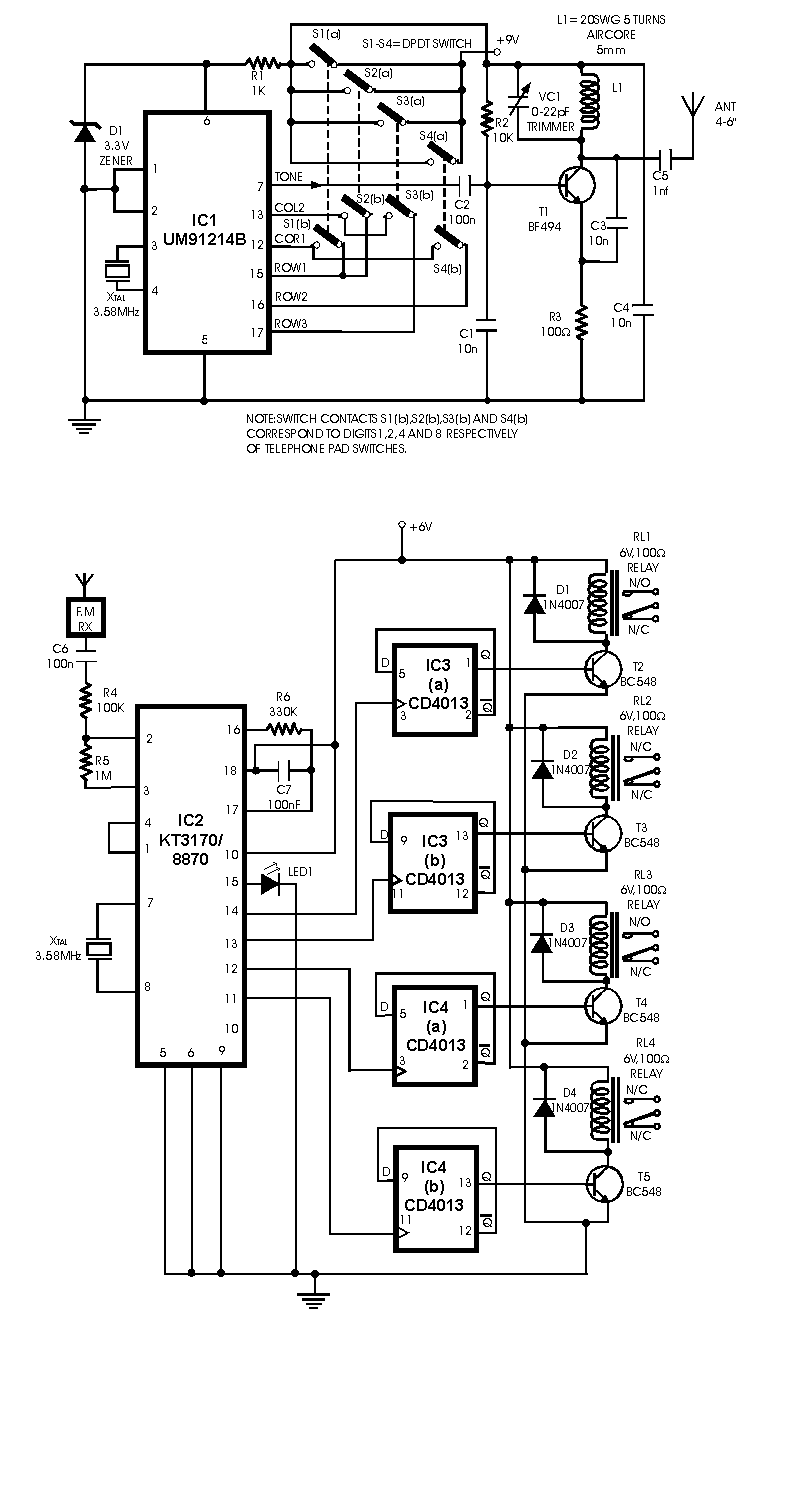

Radio điều khiên từ xa dùng DTMF

Đây là bộ điều khiển từ xa sử dụng sóng FM

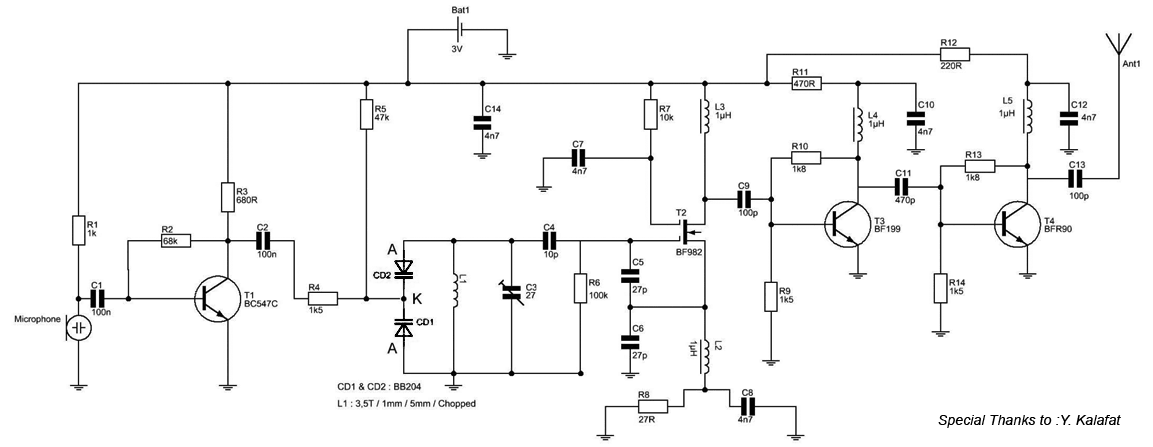

Mic - Máy phát FM 88-->108MHZ

Chú ý xem kỹ các cuộn dây L1 . Và điode điện dung

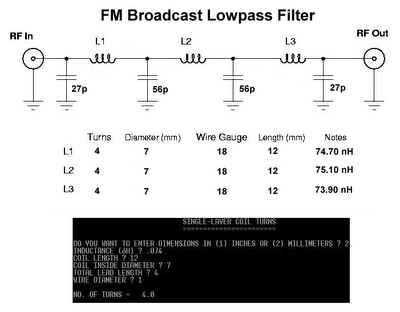

Lọc thông thấp cho FM

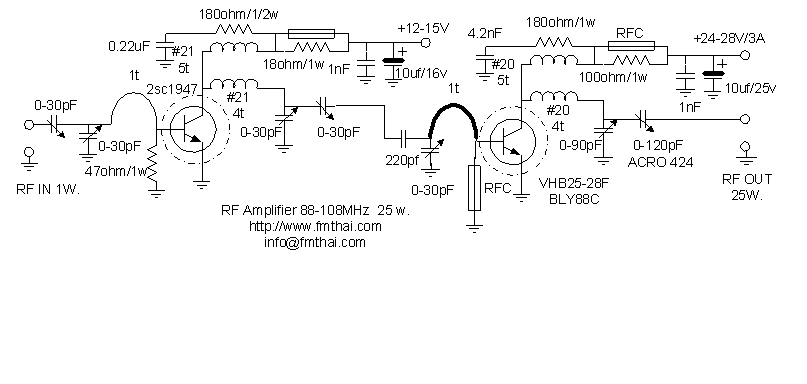

Khuyếch đại RF 25W

Máy khuyếch đại công suất 1W RF cho FM iPOD

Mạch này các pác có thể tham khảo bằng tiếng anh:The transmitting signal can the be picked up by any FM radio receiver. Most often used in cars. [separator]The problem …

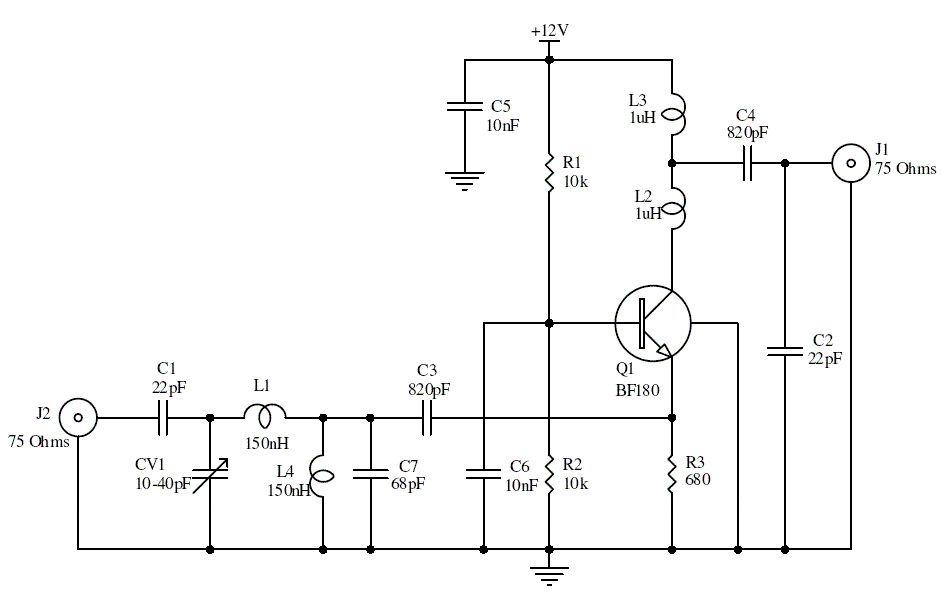

Tăng cường tín hiệu UHF

Với độ phân chia là 15db. Dùng cho tăng cường tín hiệu khi bắt sóng.

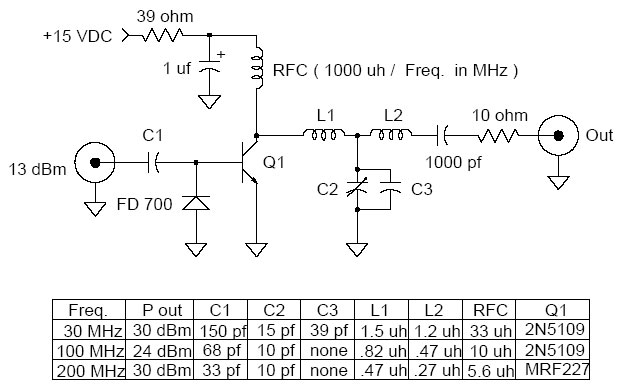

Khuyếch đại RF 1W

Với mỗi tần số khác nhau ta sử dụng Q1 khác nhau (Nhìn trên mạch). Nguồn cung cấp từ 12V đến 15V
